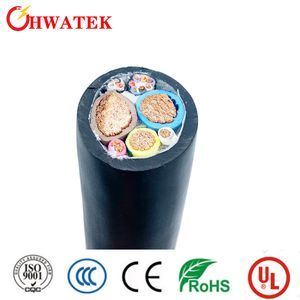

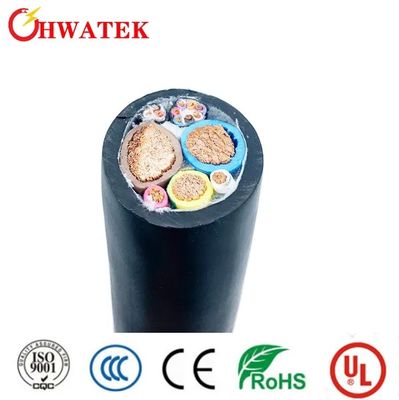

1000V Hochspannungsgleichstrom-Ladekabel für Elektrofahrzeuge mit TPU-Dämmung und RoHS-konformem Multicore-Design
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3.000 Meter
Price:
US $0.5-1 / Meter
Product Summary
1000V HV Hochspannungs-EV-Laufladegerät Mehrkern-Gleichstrom-Laufkabel Produktspezifikationen Spezifikation CABLE-Name Elektrofahrzeugkabel Spezifikationen für Kabel 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2RoHS-konform Artikel A: 2C × 80 mm2B: 1C × 25 mm2C: 1C × 4 mm2D: (3C × 0,75 mm2)E: ...
Product Details
Hervorheben:
Gleichstrom-Ladekabel für Elektrofahrzeuge
,TPU-Anschluss-EV-Ladekabel
,RoHS-konforme EV-Ladekabel
Sheath Material:
Tpe
Insulation Material:
TPU
Material Shape:
Runder Draht
Cable Specification:
2c × 80mm2+1c × 25mm2+2c × 4mm2+(3c × 0,75 mmm2) (p2)+(7c × 0,75 mm2)
Conductor Material:
mit einer Breite von nicht mehr als 30 mm
Conductor Size:
2580/0,20 ±0,008 mm, 798/0,20 ±0,008 mm, 224/0,15 ±0,008 mm
Outer Diameter:
12,40 ± 0,25 mm, 7,00 ± 0,20 mm, 2,70 ± 0,15 mm, 1,40 ± 0,10 mm
Insulation Thickness:
1,60 mm, 1,20 mm, 1,00 mm, 0,50 mm
Rated Voltage:
Gleichspannung 1000 V
Rated Temperature:
Mantel -40 ~ 90ºC, Isolierung -40 ~ 125ºC
Max Conductor Resistance:
0,242 Ω/km, 0,78 Ω/km, 4,95 Ω/km, 26 Ω/km
Insulation Voltage Withstand:
Wechselstrom 2,5 kV/5 min, Leckstrom ≤ 5 mA
Min Insulation Resistance:
500 mΩ.KM
Tensile Strength:
≥ 20 mPa
Elongation:
≥300 %
Product Description
1000V HV Hochspannungs-EV-Laufladegerät Mehrkern-Gleichstrom-Laufkabel
Produktspezifikationen
| Spezifikation | CABLE-Name | Elektrofahrzeugkabel |
|---|---|---|
| Spezifikationen für Kabel | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 RoHS-konform |
|
| Artikel | A: 2C × 80 mm2 B: 1C × 25 mm2 C: 1C × 4 mm2 D: (3C × 0,75 mm2) E: (7C × 0,75 mm2) |
|

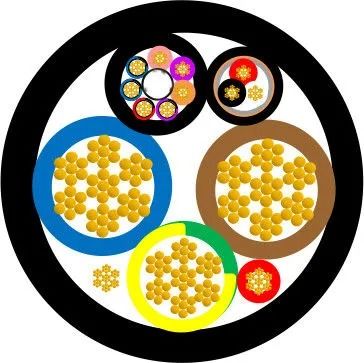

Detaillierte Konstruktion
| Komponente | Spezifikation |
|---|---|
| Führungskraft |
Material:mit einer Breite von nicht mehr als 30 mm Größe: - 2580/0,20 ± 0,008 mm - 798/0,20 ± 0,008 mm - 224/0,15 ± 0,008 mm +10/1# Tinsel+1000D Kevlar - 40/0.15±0.008mm + 10/0.19mm Tinsel + 200 DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar |
| Überdosierung | 12Wir haben eine große Anzahl von Anwendungen. |
| Isolierung |
Material:Thermoplastische (EF2585,85±3A) Durchschnittliche Dicke:1.60mm. 1.20mm. 1.00mm. 0.50mm. 0.50mm. Min. Dicke an jedem Punkt:1.34mm. 0.98mm. 0.80mm. 0.35mm. Überdosierung:15Das ist ein sehr schwieriger Fall. Wir haben eine sehr schwierige Situation. |
| Kabel 1 |
Füllstoff:/ ♪ Baumwolle ♪ ♪ Baumwolle Material:/ Al-mylar (ausgerichtet) |
| Schnüren |
Material:/ Tinschen Kupfer. Größe:- 0,12 mm, mindestens 60% |
| Unterwäsche |
Material:TPE. TPE. Durchschnittliche Dicke:- Ich bin nicht derjenige. Min. Dicke an jedem Punkt:- Ich bin nicht derjenige. Überdosierung:- Ich bin nicht derjenige, der das sagt. |
| Kabeln |
Füllstoff:Verstärktes PP-Seil Material:Nicht gewebte Waren (mit einer Überlappung von ≥ 25%) Aufbau:2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| Kleidung |
Material:TPU Durchschnittliche Dicke:2.80mm Min. Dicke an jedem Punkt:2.28mm Überdosierung:38.00+0.6/-1.00 mm |
Leistungsmerkmale
| Elektrische Eigenschaften | PHYSIKALE Eigenschaften |
|---|---|
|
Nennspannung:Gleichspannung 1000 V Nenntemperatur: - Jacken: -40 bis 90°C - Isolierung: -40°C bis 125°C Maximaler Leiterwiderstand ((20oC): A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km Isolierung Spannung widerstehen ((Kern A & B,10m): Wechselstrom 2,5 kV/5min,Leckstrom ≤ 5mA Komplettes Kabel Spannungswiderstehen ((Kern A bis A & B,10m): Wechselstrom 3,5 kV/15min,Leckstrom ≤ 5mA Min. Dämmungswiderstand ((20oC, Kern A bis A & B):500 MΩ.km |
Zugfestigkeit:≥ 20 MPa Ausdehnung:≥ 300% Alter:110 ± 1 °C × 168 h Prozentsatz der ursprünglichen Zugfestigkeit:≤ ± 30% Prozentsatz der ursprünglichen Dehnung:≤ ± 30% Hochtemperaturdruckprüfung:≤ 50% Wärmeschlagprüfung:Kein Riss. Kompatibilitätsprüfung:Gewichtung und Verarbeitung Flammenprüfung:Die in Absatz 1 genannte Regelung gilt nicht für die Verwendung von Kraftfahrzeugen. Künstliche Wetterprüfung:Gewichtung und Verarbeitung Niedertemperaturschlagprüfung-40 °C x 16 °C, kein Riss. Chemische Belastungssäure:N-Oxalsäure-Alkallösung, N-Natriumhydroxidlösung:GB/T 33594 Fahrzeugrollen:Die Anforderungen und Prüfmethoden sollten mit GB/T 20234.1-2015 7 vereinbar sein.21 Min. Biegeradius:6*OD Abriebfestigkeit:≥2000-mal Chemikalienbeständigkeit:Gewichtung und Verarbeitung Prüfung der Zerschlagfestigkeit:Gewichtung und Verarbeitung Um die Prüfung gekrümmt:Gewichtung und Verarbeitung |

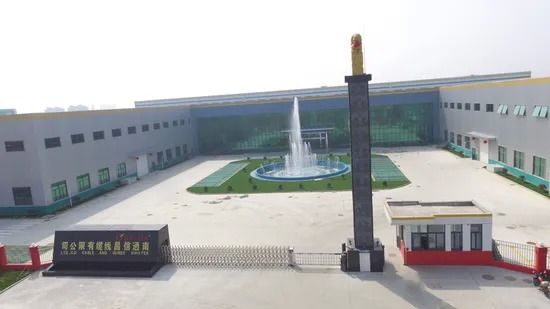

Unternehmensprofil
Das Unternehmen wurde 2004 mit einer Investition von 9 Mio. USD gegründet.
Im Jahr 2020 haben wir unsere Anlage in Nantong mit einer Kapitalinvestition von 100 Millionen RMB errichtet, die 34.000 Quadratmeter umfasst.
Mit den Systemzertifikaten ISO9001, ISO14001, IATF16949, ISO13485 haben alle unsere Produkte die Sicherheitszertifikate CCC, UL, CUL, CE, CSA, ETL erhalten.Wir arbeiten mit globalen Kunden in verschiedenen Bereichen durch unser gut etabliertes Vertriebssystem auf der Grundlage des Managementprinzips EHRlichkeit, Innovation und Umweltschutz.
Produktionsfortschritt
Schifffahrt
Häufig gestellte Fragen
F: Was können Sie liefern?
A: Wir produzieren Elektronikleitungen, Anschlussleitungen, Industrieleitungen, Roboterleitungen, Ladekabel für Elektrofahrzeuge und neue/grüne Energieleitungen.
F: Welche Zertifikate erhalten Sie?
A: Wir haben UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL Zertifikate.
F: Können wir vor der Bestellung Proben bekommen?
A: Ja, wir sind bereit, für Sie Proben zu arrangieren.
F: Was ist Ihre Vorlaufzeit?
A: Normalerweise können wir Ihre Bestellungen in 2-3 Wochen und in der Hochsaison in 5-6 Wochen fertigstellen.
F: Wie können Sie die Produktqualität garantieren?
A: Wir stellen immer vor der Massenproduktion eine Vorproduktionsprobe zur Verfügung und führen vor dem Versand eine Endinspektion durch.
