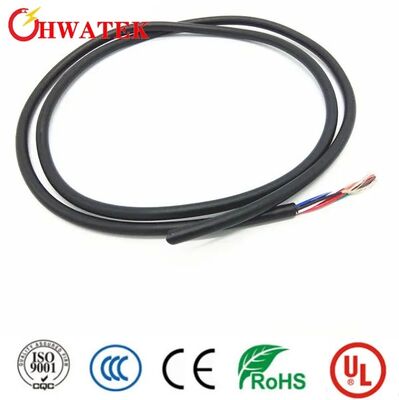

STOW 600V 105°C UV-beständiges Mehrleiterkabel
Produktübersicht
ST, STW, STO, STOW 600V 105°C Kabel mit UV-Beständigkeit, Feuchtigkeitsbeständigkeit und VW-1-Zulassung für die Verkabelung von Maschinenräumen von Aufzügen und Stromanwendungen.
Produkteinführung
Dieses 600V-fähige Stromkabel für die Verkabelung von Maschinenräumen von Aufzügen verfügt über Kupferleiter, Isolierung, Füllung, Band, optionale Abschirmung und Außenmantel. Entwickelt mit hoher Flexibilität, hoher Temperaturbeständigkeit und flammhemmenden Eigenschaften, erfüllt es die Anforderungen für den Außenbereich und spezielle Umgebungen, einschließlich Feuchtigkeitsbeständigkeit, UV-Beständigkeit und Ölbeständigkeit. Alle Materialien entsprechen den neuesten RoHS- und Reach-Umweltstandards.
Schlüsselmerkmale
Hohe Flexibilität für einfache Installation
105°C Temperaturbeständigkeit
UV- und feuchtigkeitsbeständig
Flammhemmend VW-1-zertifiziert
Ölbeständig bei 60°C oder 80°C
RoHS- und Reach-konform
Anwendungsbereich
Hauptsächlich für die feste Installation von Übertragungskabeln in Maschinenräumen von Aufzügen verwendet. Typische Anwendungen sind Stromleitungen von Verteilern zu Schaltschränken und Stromleitungen von Schaltschränken zu Motoren.
Kabelstrukturdiagramm
Kabelstruktur: 1- Leiter, 2- Isolierung, 3- Füllung, 4- Band, 5- Abschirmung (optional), 6- Außenmantel
Aufdruck: E366579 TYP STOW ***AWG 105°C 600V VW-1 HWATEK
Grundaufbau
Leiter: Massiv oder Litze
Isolierung: Spezielles PVC-Gemisch
Abschirmung oder Geflecht: Optional
Mantel: Spezielles PVC-Gemisch
Normenkonformität
Internationale Standards: UL62, UL1581
RoHS-konform
REACH-konform
Technische Spezifikationen
Nennspannung: 600V
Temperaturbereich: -40°C bis 105°C
Flammklasse: VW-1, FT1, FT2
Ölbeständigkeit: 60°C oder 80°C Öl
Spannungsfestigkeitsprüfung: AC 2,0kV/1min
Produktspezifikationen
| Anzahl der Adern*Spezifikationen |
Leiteraufbau |
Außendurchmesser des Leiters (mm) |
Mittlere Isolierdicke (mm) |
Außendurchmesser der Isolierung (mm) |
Mittlere Manteldicke (mm) |
Fertiger Außendurchmesser (mm) |
Nettogewicht des Kabels (kg/km) |
Maximaler Gleichstromwiderstand des Leiters (20°C) Ω/km |
| 3C*12AWG(4mm2) | 65/0,254 | 2,36 | 1,14 | 4,8±0,20 | 2,41 | 16±0,60 | 323,2 | 5,64 |
| 3C*10AWG(6mm2) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 2,41 | 17,9±0,60 | 426,9 | 3,546 |
| 3C*8AWG(10mm2) | 7/24/0,254 | 4,10 | 1,52 | 7,4±0,30 | 2,79 | 22,8±1,0 | 672,6 | 2,23 |
| 3C*6AWG(16mm2) | 7/38/0,254 | 5,00 | 1,52 | 8,3±0,30 | 3,18 | 26±1,5 | 916,2 | 1,403 |
| 3C*4AWG(25mm2) | 7/60/0,254 | 6,30 | 1,52 | 9,7±0,40 | 3,56 | 29,8±1,5 | 1289,5 | 0,882 |
| 3C*2AWG(35mm2) | 19/35/0,254 | 8,10 | 1,52 | 11,5±0,40 | 3,94 | 34,4±1,5 | 1838,3 | 0,5548 |
| 4C*12AWG(4mm2) | 65/0,254 | 2,36 | 1,14 | 4,8±0,20 | 2,41 | 17,2±0,60 | 389,0 | 5,64 |
| 4C*10AWG(6mm2) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 2,41 | 19,8±1,0 | 522,5 | 3,546 |
| 4C*8AWG(10mm2) | 7/24/0,254 | 4,10 | 1,52 | 7,4±0,30 | 3,18 | 26±1,5 | 870,6 | 2,23 |
| 4C*6AWG(16mm2) | 7/38/0,254 | 5,00 | 1,52 | 8,3±0,30 | 3,56 | 28,9±1,5 | 1182,9 | 1,403 |
| 4C*4AWG(25mm2) | 7/60/0,254 | 6,30 | 1,52 | 9,7±0,40 | 3,94 | 33,1±1,5 | 1657,8 | 0,882 |
| 4C*2AWG(35mm2) | 19/35/0,254 | 8,10 | 1,52 | 11,5±0,40 | 4,32 | 38,1±1,5 | 2365,0 | 0,5548 |
| 5C*12AWG(4mm2) | 65/0,254 | 2,36 | 1,14 | 4,8±0,20 | 2,41 | 18,6±0,60 | 461,5 | 5,64 |
| 5C*10AWG(6mm2) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 2,41 | 21,4±1,0 | 623,4 | 3,546 |
| 5C*8AWG(10mm2) | 7/24/0,254 | 4,10 | 1,52 | 7,4±0,30 | 3,18 | 28,1±1,5 | 1038,7 | 2,23 |
| 5C*6AWG(16mm2) | 7/38/0,254 | 5,00 | 1,52 | 8,3±0,30 | 3,56 | 31,2±1,5 | 1414,0 | 1,403 |
| 5C*4AWG(25mm2) | 7/60/0,254 | 6,30 | 1,52 | 9,7±0,40 | 3,94 | 35,8±1,5 | 1990,1 | 0,882 |
| 5C*2AWG(35mm2) | 19/35/0,254 | 8,10 | 1,52 | 11,5±0,40 | 4,32 | 41,4±1,5 | 2857,3 | 0,5548 |
Hinweis: Detaillierte Abmessungen und technische Parameter unterliegen unseren Produktspezifikationen. Die oben genannten Produkte sind ungeschirmte Standardmodelle und können nach Kundenwunsch oder tatsächlicher Verwendung angepasst werden.
