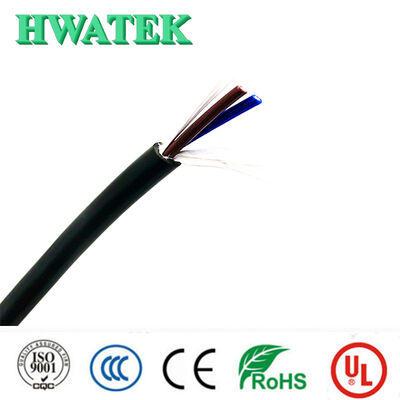

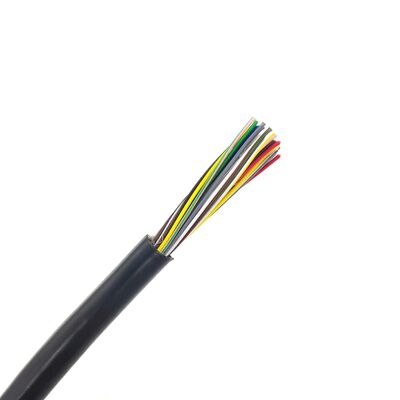

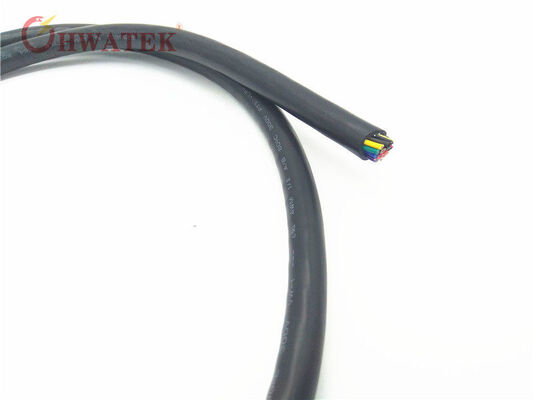

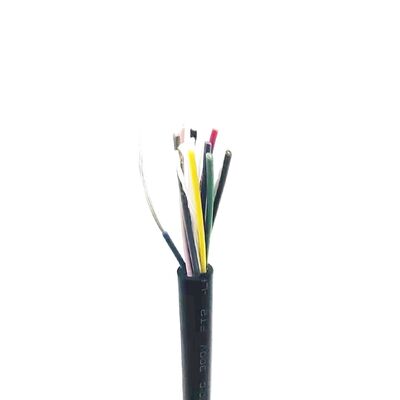

PVC-Mantel FT2 Flammwidrig 26AWG Mehradriges Flexibles Kabel
Produktübersicht
Dieses 300V-Steuersignalkabel für den Aufzugschacht verfügt über Kupferleiter, Isolierung, Füllung, Band, optionale Abschirmung und Außenmantel. Entwickelt mit hoher Flexibilität, Temperaturbeständigkeit, Ölbeständigkeit und Flammwidrigkeit. Alle Materialien entsprechen den Umweltstandards RoHS & Reach.
Hauptmerkmale
Hohe Flexibilität für einfache Installation
Temperaturbeständig: -40°C bis 105°C
Ölbeständig: 60°C oder 80°C
Flammwidrig: VW-1, FT1, FT2-zertifiziert
RoHS & Reach-konform
Nennspannung 300V
Anwendungsbereiche
Hauptsächlich für die feste Installation von Signalübertragungskabeln in Aufzugschächten.
| Anwendungsbereich |
Nennspannung |
Empfohlene Spezifikationen |
Empfohlene Aderanzahl |
Schaltschrank → Schachtschalterverkabelung
Sicherheitsschalter-Schachtkabel |
300V |
26AWG-14AWG |
7+1 |
| Oberer Not-Aus-Schalter, unterer Not-Aus-Schalter, oberer Endschalter, unterer Endschalter, Leiterfeststellschalter, Brandrückmeldeschalter |
300V |
26AWG-14AWG |
2+1 |
| Türverriegelungs-Hauptkabel und Türverriegelungs-Abzweigkabel im Schacht |
300V |
26AWG-14AWG |
2+1 |
Schaltschrank → Schachtbodenanzeige-Verkabelung
Bodenanzeige-Hauptleitungskabel, Bodenanzeige-Abzweigkabel |
300V |
26AWG-14AWG |
Anzahl der Lagen +N+PE
Hinweis: Die Anzahl der Lagen beträgt 7 und mehr |
Kabelstrukturdiagramm
1 - Leiter
2 - Isolierung
3 - Füllung
4 - Band
5 - Abschirmung (Optional)
6 - Außenmantel
Aufdruck: E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
Grundkonstruktion
- Leiter: Massiv oder Litze
- Isolierung: Spezielle Misch-PVC

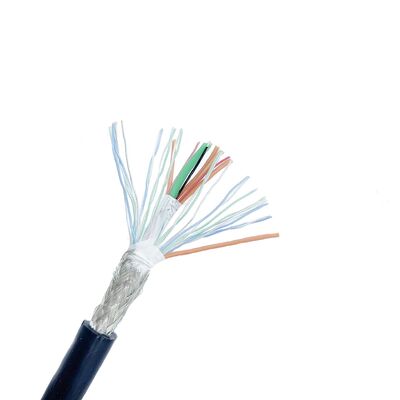

- Abschirmung oder Geflecht: Optional
- Mantel: Spezielle Misch-PVC
Konformitätsstandards
UL758
UL1581
UL2556
RoHS
REACH
Technische Spezifikationen
- Nennspannung: 300V
- Nenntemperatur: -40°C bis 105°C
- Flammwidrigkeitsklasse: VW-1, FT1, FT2
- Ölbeständigkeit: 60°C oder 80°C Öl
- Spannungsfestigkeitsprüfung: AC 2,0kV/1min
Detaillierte Spezifikationen
| Anzahl der Adern*Spezifikationen |
Leiteraufbau |
Leiteraußendurchmesser (mm) |
Mittlere Isolierdicke (mm) |
Isolationsaußendurchmesser (mm) |
Mittlere Manteldicke (mm) |
Fertiger Außendurchmesser (mm) |
Kabelnettogewicht (kg/km) |
Maximaler Leiter-DC-Widerstand (20°C) Ω/km |
| 2C*26AWG | 7/0,16 | 0,48 | 0,30 | 1,2±0,05 | 0,76 | 4,3±0,20 | 19,2 | 150 |
| 2C*24AWG | 7/0,20 | 0,60 | 0,30 | 1,3±0,05 | 0,76 | 4,5±0,20 | 21,9 | 94,2 |
| 2C*22AWG | 7/0,254 | 0,76 | 0,30 | 1,5±0,05 | 0,76 | 4,9±0,20 | 27,0 | 59,4 |
| 2C*20AWG | 7/0,32 | 0,96 | 0,30 | 1,7±0,10 | 0,76 | 5,3±0,20 | 33,7 | 36,7 |
| 2C*18AWG | 16/0,254 | 1,15 | 0,30 | 1,9±0,10 | 0,76 | 5,7±0,20 | 41,2 | 23,0 |
| 2C*16AWG | 26/0,254 | 1,49 | 0,30 | 2,2±0,10 | 0,76 | 6,4±0,30 | 55,2 | 14,6 |
| 2C*14AWG | 41/0,254 | 1,87 | 0,30 | 2,6±0,10 | 0,76 | 7,2±0,30 | 75,7 | 8,96 |
Anmerkung 1: Detaillierte Abmessungen und technische Parameter unterliegen unseren Produktspezifikationen. Die oben genannten Produkte sind ungeschirmte Standardmodelle und können auch nach Kundenwunsch oder tatsächlicher Verwendung angepasst werden.
