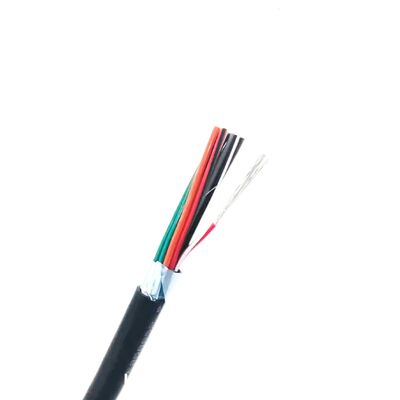

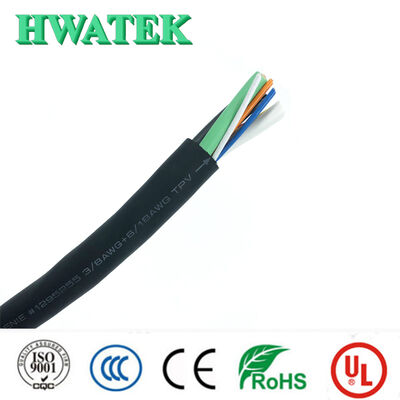

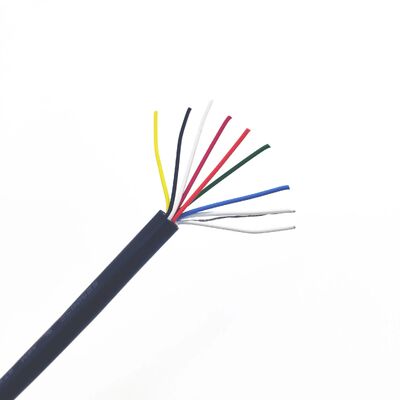

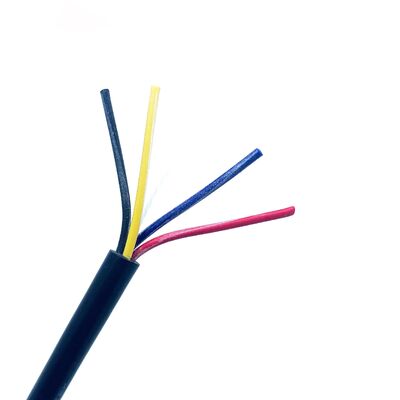

UL2517 300V Ölbeständiges mehradriges flexibles Kabel
Produktübersicht
Dieses 300-V-Aufzugsteuerkabel verfügt über Kupferleiter, Isolierung, Füllung, Band, optionale Abschirmung und Außenmantel. Das Kabel wurde für Aufzugschachtverkabelungen entwickelt und bietet hohe Flexibilität, Temperaturbeständigkeit bis 105 °C, Ölbeständigkeit und Flammwidrigkeit. Alle Materialien entsprechen den Umweltstandards RoHS und Reach.
Hauptmerkmale
Hohe Flexibilität
Entwickelt für einfache Installation in engen Aufzugsumgebungen
Temperaturbeständigkeit
Ausgelegt für Betriebstemperaturen von -40 °C bis 105 °C
Ölbeständigkeit
Geeignet für 60 °C oder 80 °C Ölexposition
Flammwidrig
Erfüllt die Flammenteststandards VW-1, FT1, FT2
Anwendungsbereiche
Hauptsächlich für die feste Installation von Signalübertragungskabeln in Aufzugschächten verwendet, einschließlich:
- Verkabelung Schaltschrank zu Aufzugschachtschalter
- Sicherheitskreisschalter Aufzugschachtkabel
- Obere/untere Zwangsendschalter und Endschalter
- Türverriegelungs-Stamm- und Abzweigkabel
- Etagenanzeige-Hauptleitung und Abzweigkabel
| Anwendungsbereich |
Nennspannung |
Empfohlene Spezifikationen |
Empfohlene Aderzahl |
Schaltschrank → Aufzugschachtschalterverkabelung
Sicherheitskreisschalter Aufzugschachtkabel |
300V |
26AWG-14AWG |
7+1 |
| Oberer Zwangsendschalter, unterer Zwangsendschalter, oberer Endschalter, unterer Endschalter, Leiterverriegelungsschalter, Brandrückführschalter |
300V |
26AWG-14AWG |
2+1 |
| Türverriegelungs-Stammkabel und Türverriegelungs-Abzweigkabel im Aufzugschacht |
300V |
26AWG-14AWG |
2+1 |
Schaltschrank → Aufzugschacht-Etagenanzeige-Verkabelung
Etagenanzeige-Hauptleitungskabel, Etagenanzeige-Abzweigkabel |
300V |
26AWG-14AWG |
Anzahl der Adern +N+PE |
Kabelstrukturdiagramm
Kabelaufbau:
1 - Leiter, 2 - Isolierung, 3 - Füllung, 4 - Band, 5 - Abschirmung (optional), 6 - Außenmantel
Aufdruck: E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
Grundaufbau
- Leiter: Massiv- oder Litzenkupfer
- Isolierung: Spezielle Misch-PVC
- Abschirmung oder Geflecht: Optional
- Mantel: Spezielle Misch-PVC
Normenkonformität
Internationale Normen: UL758, UL1581, UL2556
Umweltkonformität: RoHS, REACH-konform
Technische Spezifikationen
- Nennspannung: 300V
- Temperaturbereich: -40°C bis 105°C
- Flammklasse: VW-1, FT1, FT2
- Ölbeständigkeit: 60°C oder 80°C Öl
- Spannungsfestigkeitsprüfung: AC 2,0kV/1min
Detaillierte Spezifikationen
Die folgende Tabelle enthält detaillierte Abmessungs- und elektrische Spezifikationen für verschiedene Kabelkonfigurationen:
| Anzahl der Adern × Spezifikationen |
Leiteraufbau |
Leiteraußendurchmesser (mm) |
Mittlere Isolierdicke (mm) |
Isolationsaußendurchmesser (mm) |
Mittlere Manteldicke (mm) |
Fertiger Außendurchmesser (mm) |
Kabelnettogewicht (kg/km) |
Max. Leiter-DC-Widerstand (20°C) Ω/km |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C×22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
2.6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Hinweis: Detaillierte Abmessungen und technische Parameter unterliegen unseren Produktspezifikationen. Die oben genannten Produkte sind ungeschirmte Standardmodelle und können auch nach Kundenwunsch oder tatsächlicher Nutzung angepasst werden.
